Подбор муфты Centaflex на замену: какие замеры спасут от ошибки
Опубликовано: 01.09.2026

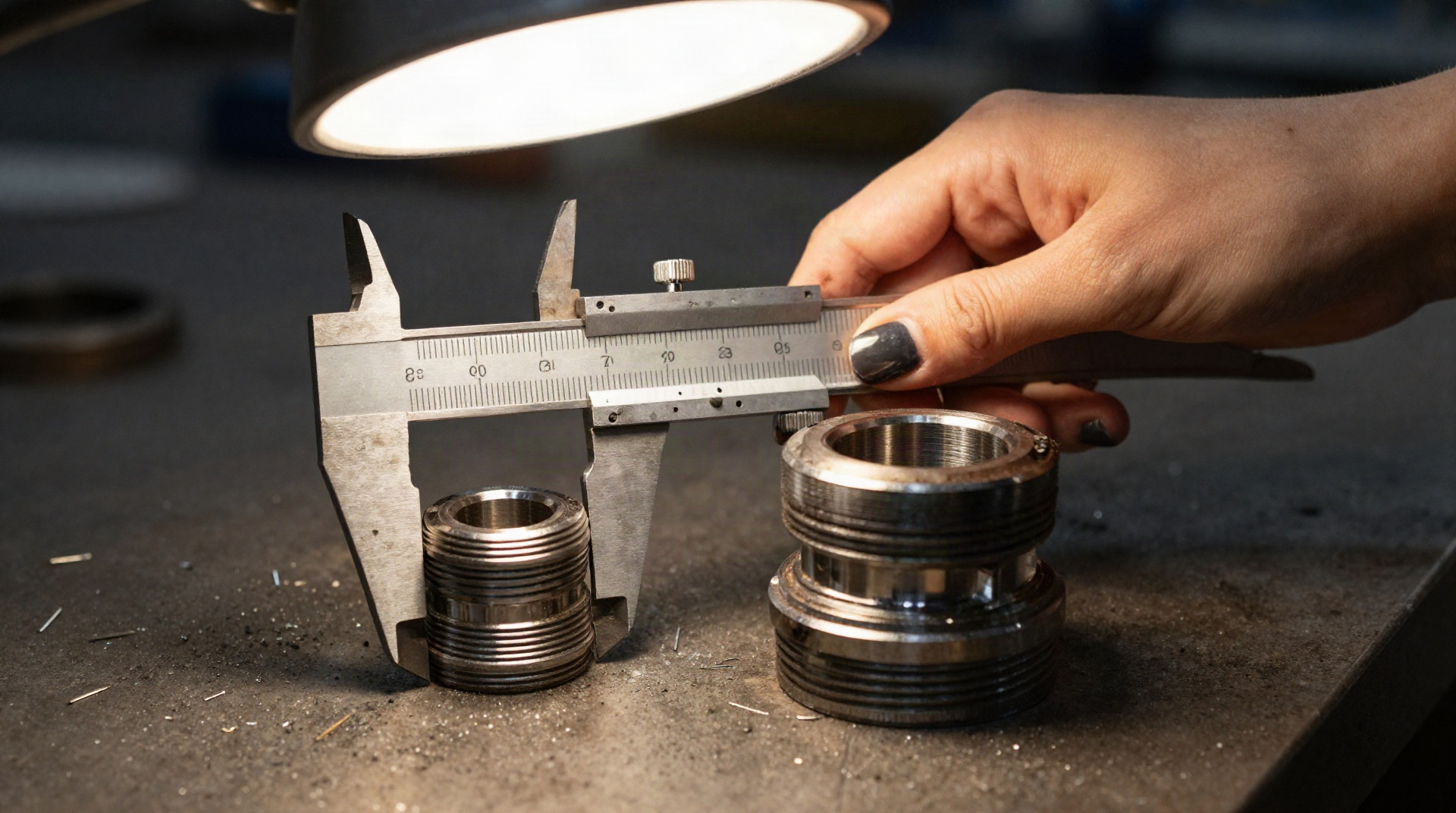

Когда выходит из строя высокоэластичная муфта, техника обычно встает. Вибрация, рваный звук, разрушенный резиновый элемент — всё это верные признаки того, что узел исчерпал свой ресурс. Владелец или механик оказывается в ситуации жесткого цейтнота: нужно найти замену, причем быстро и без ошибок. Но прежде чем открывать каталог или звонить поставщикам, придется вооружиться штангенциркулем. Попытка заказать деталь «на глаз» или по памяти почти часто приводит к ошибочному заказу, возврату и дополнительному простою.
Маркировка на изношенной муфте Centaflex часто затерта грязью, маслом или просто уничтожена временем. Даже если код удалось прочитать, слепо полагаться на него опасно: завод-изготовитель техники мог использовать нестандартную посадку. Поэтому единственный надежный путь — снять исчерпывающий набор размеров с вала и самой детали. Для чтения обозначения муфты и проверки исполнения есть полезный разбор по Centaflex.
Почему визуальная схожесть обманчива

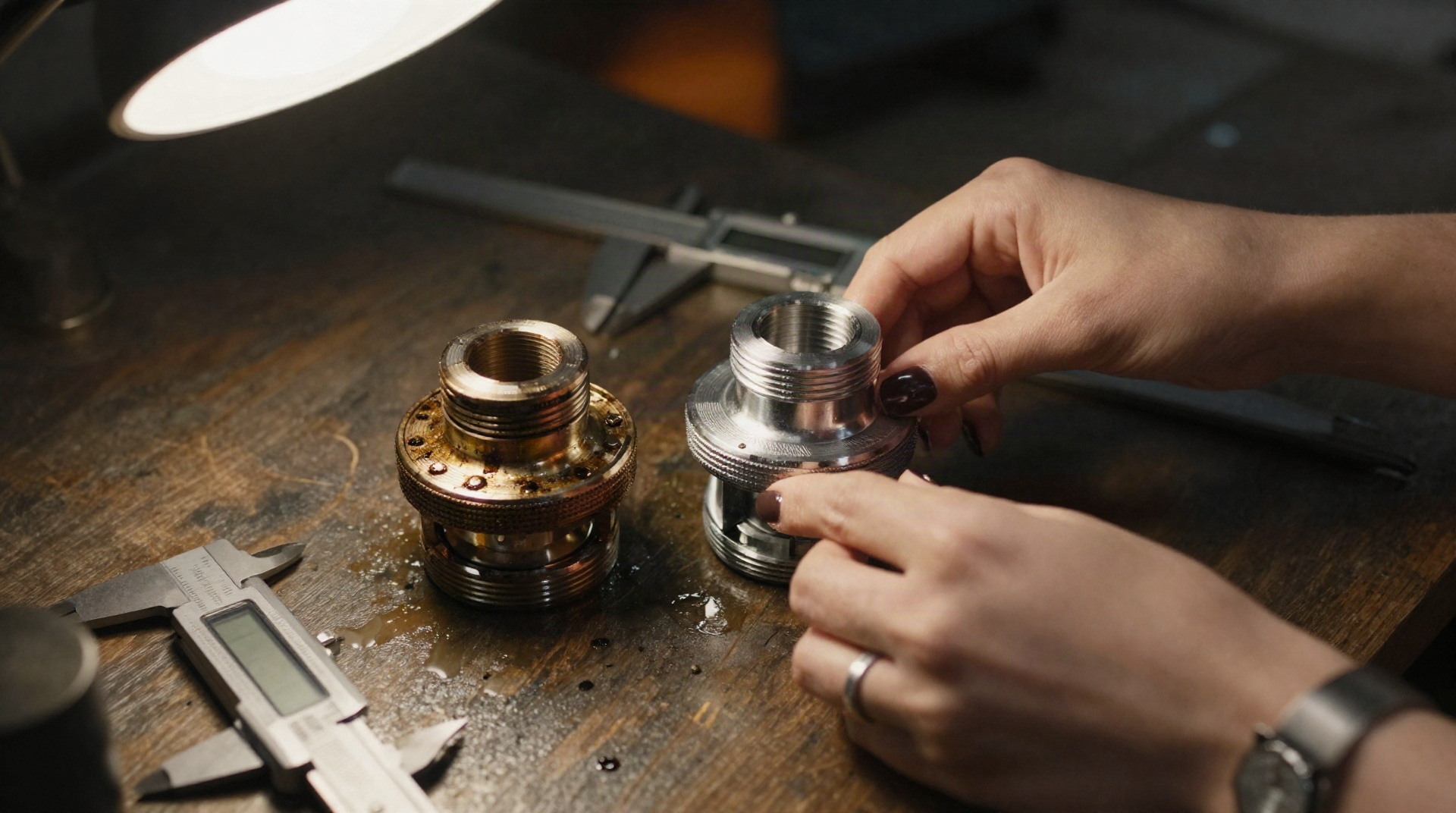

На первый взгляд, все муфты похожи друг на друга: два металлических фланца и резиновый элемент между ними. Разница кроется в миллиметрах и долях миллиметров. Точно так же с длиной: если ступица окажется короче, вал будет работать на излом, а если длиннее — муфта упрется в корпус или подшипник.
Особенно коварны аналоги. Производители запасных частей часто адаптируют оригинальные чертежи под свои технологические возможности, слегка изменяя габариты. Поэтому каждый параметр нужно фиксировать и сверять с технической документацией кандидата на замену.
Снимаем параметры с вала: точность решает всё
Вал — это база. Если размеры вала сняты неверно, новая муфта станет мертвым грузом. Перед замерами вал необходимо очистить от грязи и смазки, а также проверить на наличие задиров и микротрещин. Изношенный вал — еще одна проблема, которая может потребовать перехода на ремонтный размер.
Ключевые размеры вала

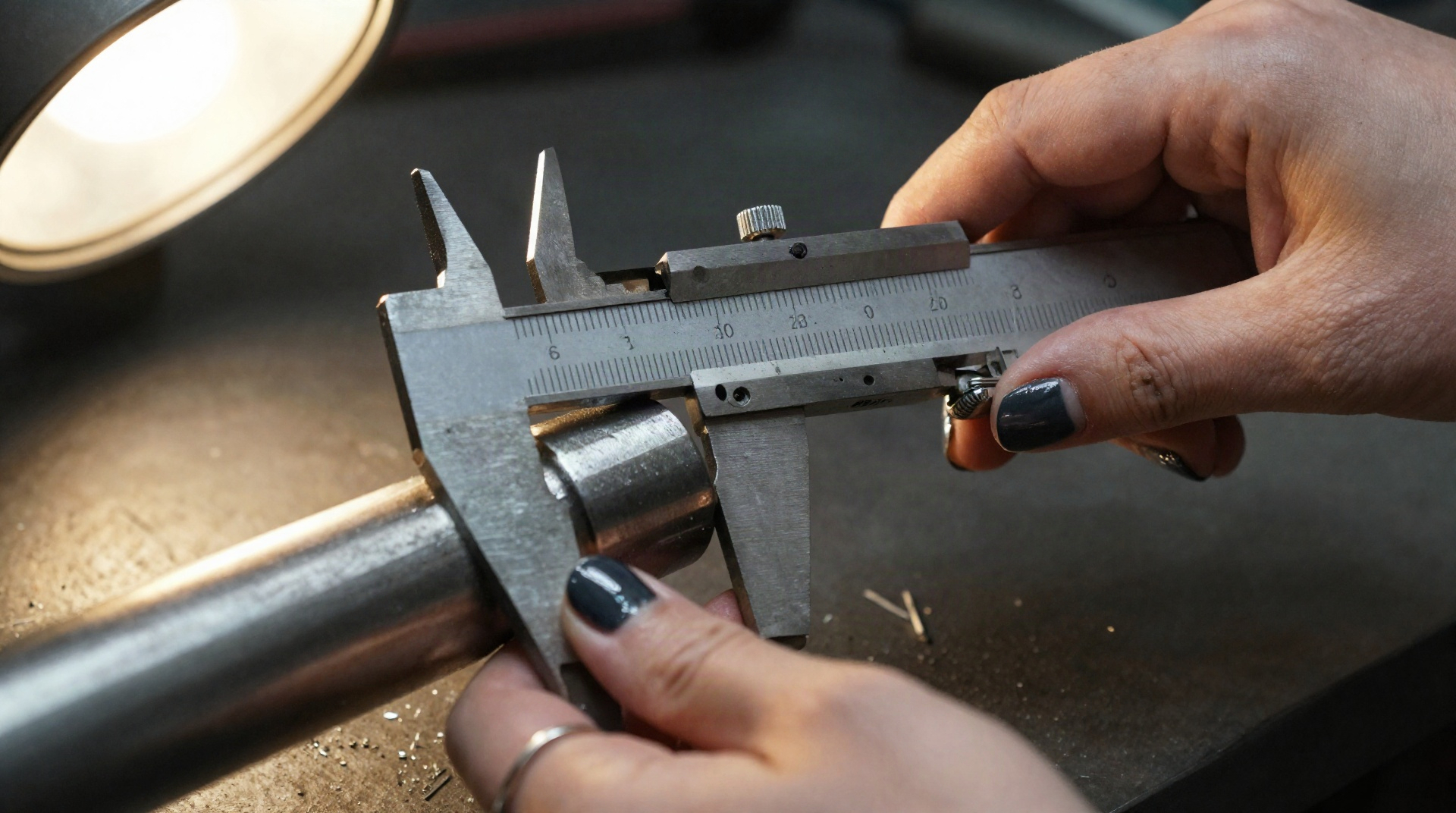

- Диаметр (d). Измеряется штангенциркулем или микрометром в нескольких плоскостях. Валы редко бывают идеально круглыми, особенно после долгой работы с биением. За рабочий диаметр принимают среднее значение.
- Длина посадочного участка (l). Это длина шейки вала, на которую физически надевается ступица муфты. Если длина вала больше, чем ступица, оставшаяся часть ни на что не влияет. Если меньше — ступица будет висеть в воздухе.
- Размеры шпоночного паза (b × h). Ширина паза (b) и его глубина (h) критически важны. Если ширина паза на валу не совпадет с пазом в ступице, шпонку придется подгонять напильником, что снизит несущую способность соединения.
- Тип конуса (если применимо). На некоторых машинах вал конический. Здесь нужно измерить меньший и больший диаметры конуса, длину конического участка и, желательно, конусность (обычно 1:10 или 1:8).
Частая ошибка при замерах — использовать линейку. Посадочные диаметры измеряют точным инструментом; требуемую точность и допуски определяют по чертежу или данным изготовителя конкретной муфты.
Обмеряем саму муфту: анатомия Centaflex
Если резиновый элемент разорван в клочья, собрать габариты с него будет сложно. В таком случае ориентируются на металлические части — ступицы и фланцы, а также на расстояние между агрегатами.
Что нужно измерить на детали
- Наружный диаметр (D). Общий габарит муфты. Он важен для проверки того, поместится ли деталь в защитный кожух.
- Межосевое или монтажное расстояние. Расстояние между торцами валов соединяемых машин. Centaflex компенсирует небольшие отклонения, но если длины демпфера не хватит, соединение будет работать на разрыв.
- Диаметр посадочного отверстия в ступице. Если ступица сохранилась, замеряем внутренний диаметр. Он должен с запасом входить на вал (с учетом натяга или переходной посадки).
- Габариты эластичного элемента. Если куски резинки сохранились, замеряем их наружный и внутренний диаметр, а также толщину. У Centaflex резина часто армирована металлическими вкладышами — их размер и шаг тоже полезно зафиксировать.
- Крепеж. Диаметр и шаг резьбы болтов, количество болтов на фланце, диаметр болтовой окружности (PCD). Аналог может иметь другие отверстия, и тогда старые болты не подойдут.
| Параметр | Инструмент | Допустимая погрешность |
|---|---|---|
| Диаметр вала / отверстия ступицы | Микрометр, нутромер | По допуску документации |
| Ширина шпоночного паза | Штангенциркуль | По допуску документации |
| Длина ступицы / вала | Штангенциркуль, линейка | По допуску документации |
| Наружный габарит муфты | Линейка, рулетка | По допуску документации |
| PCD крепежных отверстий | Штангенциркуль | По допуску документации |
Оригинал или аналог: где проходит граница разумного риска
Когда все размеры сняты, наступает момент выбора: платить за оригинальную Centaflex или сэкономить, взяв деталь стороннего производства? У каждого варианта есть свои последствия, которые нужно взвесить под конкретные условия эксплуатации.
Аргументы в пользу оригинала
Оригинальную деталь подбирают по заводскому номеру и применяемости; для аналога дополнительно проверяют посадки и характеристики эластичного элемента. Для тяжелой техники, работающей на бетонном узле или в карьере с постоянными ударными нагрузками, разница в эластичности означает разницу между трехлетним ресурсом и разрушением через месяц. Оригинал сохраняет баланс системы: он гасит крутильные колебания ровно так, как проектировали инженеры привода.
Когда аналог оправдан
Если машина работает в легком режиме, без частых пусков и реверсов, качественный аналог может служить годами. На рынке есть производители, специализирующиеся на эластичных муфтах, чья продукция мало уступает оригиналу по стали, но может отличаться составом резины. Главное правило при выборе аналога — он должен иметь сертификат соответствия или хотя бы положительную репутацию на профильных форумах. Безымянные «подвальные» детали покупать нельзя — их сталь часто хрупкая, а резина трескается от перепада температур.
Скрытые подводные камни аналогов
Даже если габариты аналога идеально совпали с замерами, могут возникнуть нюансы:
- Дисбаланс масс. Оригинальные муфты динамически балансируются на заводе. Дешевые аналоги часто идут без балансировки, что вызывает вибрацию на высоких оборотах.
- Качество литья. Раковины внутри ступицы приведут к усталостному разрушению металла под шпонкой.
- Допуски на резьбу. Болты могут закручиваться с трудом, а через пару циклов разборки резьба сорвется.
Как оформить результаты замеров
Человеческая память ненадежна, особенно в шуме ремонтной мастерской. Снятые параметры нужно сразу переносить на бумагу или в телефон, желательно в виде эскиза. Нарисуйте контур вала, ступицы и проставьте размеры с буквенными обозначениями (d, l, b, h). Рядом укажите тип соединения (с натягом, на шпонке, конусное).
Имея на руках такой чертеж, можно уверенно вести диалог с инженами поставщиков. Достаточно показать эскиз и задать вопрос: «Есть ли в наличии деталь с такими посадками?». Это экономит часы переписки, исключает недопонимания и позволяет быстро отсеять варианты, которые не подойдут по габаритам. Сверка критичных размеров вместе с маркировкой обычно надёжнее поиска только по названию модели техники, поскольку комплектация может зависеть от года выпуска и исполнения.
Резюме: порядок действий при износе муфты
Чтобы замена не превратилась в затяжной ремонт, действуйте по четкому алгоритму. Сначала остановите оборудование и обесточьте привод. Очистите узел от грязи. Затем снимите защитный кожух и демонтируйте разрушенную деталь. Тщательно обмеряйте вал и остатки муфты, фиксируя каждый параметр. Определитесь с бюджетом и допустимым уровнем риска: для ответственного привода выбирайте оригинал, для вспомогательного — рассмотрите проверенный аналог. И только после этого отправляйте запрос с готовыми размерами. Такой подход исключает эмоции, угадывание и возвращает технику в строй с минимальными потерями времени и денег.
